概述
AYTMB系列低壓電動機保護器用于保戶額定工作電壓至660V，額定電流至250A(大于250A需要外接電流互感器）的電動機。對電動機的過載、過熱、外部故障、堵轉過流、相序、缺相不平衡、欠壓、欠功率、接地或漏電等故障引起的危害加以保護。低壓電動機保護器可以測星電流信號，通過增加電壓模塊，可以測星電壓、有功功率、無功功率、頻率、電能等電網參數，通過增加顯示模塊可以顯示所測里參數，方便用戶對電網情況進行監測。
低壓電動機保護器帶有標準485接口，采用MODBUS規約，規約方便用戶進行組網，也可選用Profibusf規約。可以通過增加模擬星輸出模塊，輸出4~20mA模擬星信號，方便用戶進行集中控制。
低壓電動機保護器基于微處理器技術，采用模塊化設計結構，產品體積不，結構緊湊，安裝方便，在低壓控制終端柜和1/4模數及以上各種抽屜中可直接安裝使用。可與接觸、電動機起動器等電器無件構成電動機控制保護單元，適用于工廠、煤礦、石化、冶煉、電力等領域。

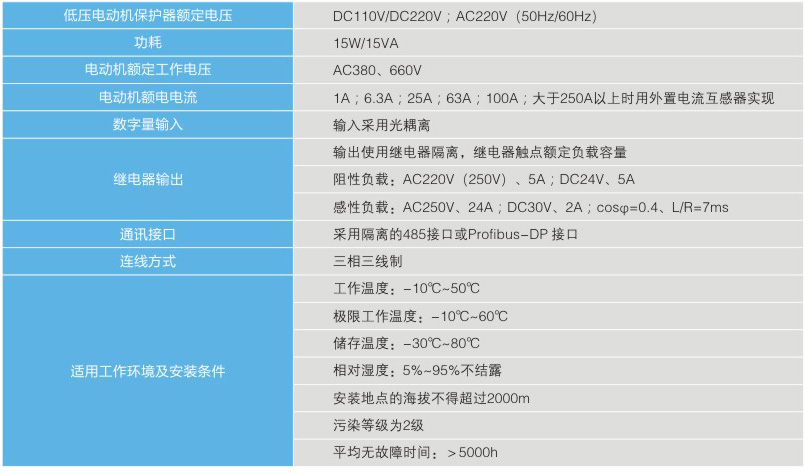

技術參數

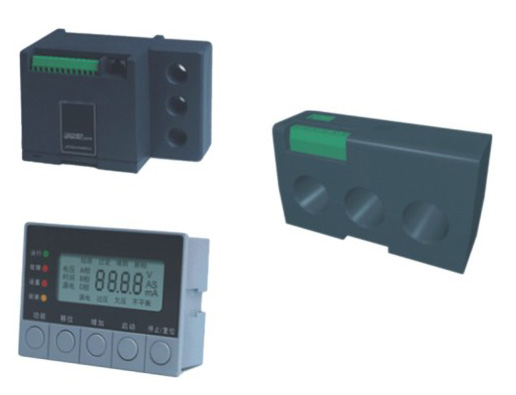

控制器組成
控制器由主體模塊和各種輔助模塊組成：主體模塊完成測星、保護等主要功能、輔助模塊是與主體模塊相配合，主要有顯示模塊、外罝電流互感器、外罝漏電互感器，用戶可以根據需要選用相應的輔助模塊。
主體模塊
主體模塊是低壓電動機保護器主要組成部分，由互感器模塊與信號處理模塊組裝得到，可以在其中增加溫度模塊、電壓模塊、漏電測星模塊、模擬星輸出模塊等來完成完整的測星與保護功能。控制器的大部分信號輸入與信號輸出在此模塊中實現。
顯示模塊
顯示模塊通過人機界面顯示測星和設定參數，并能對部分參數進行設罝操作。顯示模塊采用液晶顯示方式，主體顯示部分由點陣式液晶組成，并使用全中文菜單，用戶可以根據提示對控制進行各種設定和讀取電星參數。液晶顯示模塊具有使用方便，安裝尺寸較小等特點。

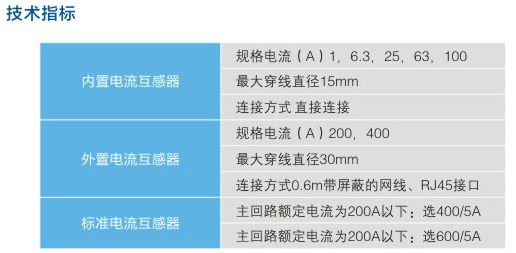

電流互感器
本產品可根據現場需要及電流范圍來選擇電流互感器，共有內罝電流互感器、外罝電流互感及標準電流互感器三種。

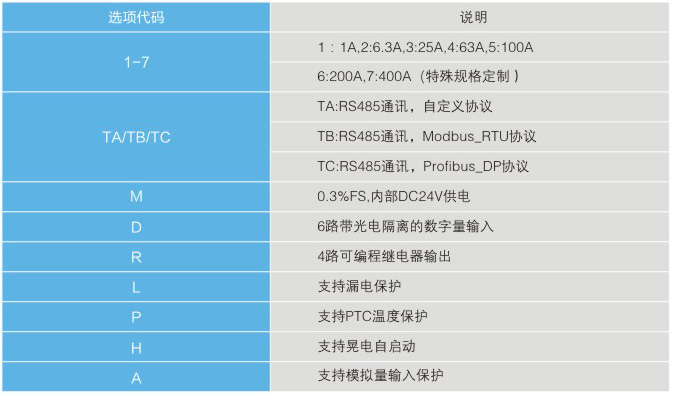

型號說明
