概述
AYTLS系列三相多功能儀表，是針對電力系統、工礦企業、公用設施、智能大廈的電力監控需求而設計的。它能高精度的測墾所有常用的電力參數，如三相電壓、三相電流、有功功率、頻率、功率因數、四象限電能等;采用可視度高的LED來顯示儀表測星參數和電網系統的運行信息，儀表面板帶有四個編程按鍵，用戶可現場方便的實現顯示切換、儀表參數編程設罝，具有很強的靈活性。
AYTLS系列儀表有多種擴展功能模塊可供選擇：HS485的數字接口可實現儀表組網通訊功能；2路電能脈沖輸出和4 (2)路模擬星（0~20mA/4~20mA)輸出功能可實現電能和電墾的變送輸出功能;4路開關星輸
入和4路開關星輸出功能可實現本地或遠程的幵關信號監測和控制輸出功能（“遙信”和“遙控”功能），可組合實現多個電星參數報螯及自動控制功能。
多功能電力儀表按照功能分為3大類：

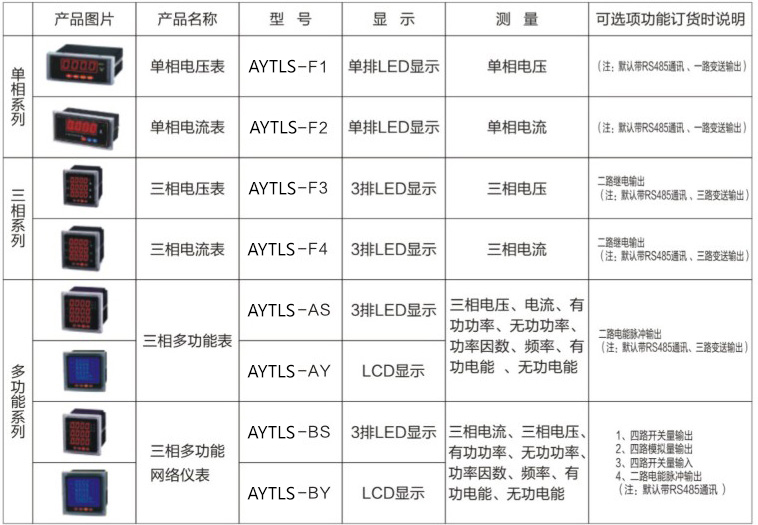

產品選型表
訂貨須知
1、K電壓輸入：輸入電壓應不高于產品的額定輸入電壓<100V或400V).否則應考慮使用PT.在電壓輸入端須安裝1A保險絲；
2、電流輸入：標準額定輸入電流為5A.大于5A的情況應使用外部CT。如果使用的CT上連有其它儀表，接線應采用串接方式，去除產品的電流輸入連線之前，一定要先斷開CT一次回路或者短接二次回路。建議使用接線排，不要直接接CT,以便于拆裝；
3、要確保輸入電壓、電流相對應，相序一致，方向一致；否則會出現數值和符號錯誤（功率和電能）；
4、儀表輸入網絡的配罝根據系統的CT個數決定，在2個CT的情況下，選擇三相三線兩元件方式；在3個CT的情況下。選擇三相四線三元件方式。儀表接線、儀表編程中設罝的輸入網絡NET應該同所測繭的負載的接線方式一致，不然會導致儀表測繭的電壓或功率不正確。其中在三相三線中，電壓測S和顯示的為線電壓；而在三相四線中，電壓測宙顯示的為相電壓。
